疊螺污泥脫水機作為一種新型污泥脫水和污泥減量工藝備受歡迎，下面我們通過幾個疊螺污泥脫水機圖紙來具體的了解一下其基本構造、工作原理和工藝流程。

根據疊螺污泥脫水機圖紙，我們可以清晰的看到它的基本構造，疊螺污泥脫水機由全自動控制柜、絮凝調制槽、污泥濃縮脫水本體及集液槽組成，可在全自動運行的條件下，實現絮凝，并連續完成污泥濃縮和壓榨脫水工作，將收集的濾液回流或排放。以下是兩幅疊螺污泥脫水機實際成品圖。

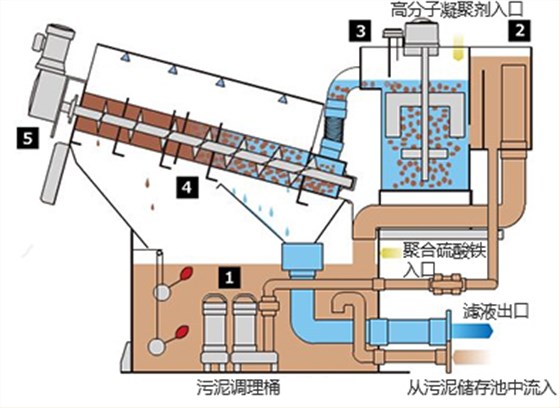

疊螺污泥脫水機原理1

當螺旋轉動時，帶動螺旋軸圓周外圍的動、靜環片產生相對移動，使濾液在相對游動的環片間隙中快速濾出，同時利用螺旋軸與環片間體積的不斷縮小，增大內壓力，并通過調節背壓板，使泥餅含固量不斷提高，在螺旋軸連續推力下，使濾液連續分離外流，污泥脫水排出。

疊螺污泥脫水機原理

以上是疊螺污泥脫水機圖紙的工藝流程圖，絮凝劑通過加藥系統溶解儲存，經計量泵投加到疊螺機的絮凝槽，同時污泥通過螺桿泵輸也送到絮凝槽，兩者混合反應、絮凝成塊，經脫水機主體濃縮脫水排出泥餅，然后經螺旋輸送機輸送到外運車輛，實現污泥的整個脫水系統。以下疊螺污泥脫水機圖紙是實際案例平面。

山東萬潔環保作為一家專注污水、污泥處理15年的設備廠家，擁有產品設計、生產、安裝調試和售后完善的服務體系，業績眾多，項目經驗豐富，繪制和修改了眾多疊螺污泥脫水機圖紙，歡迎來電交流學習合作！
